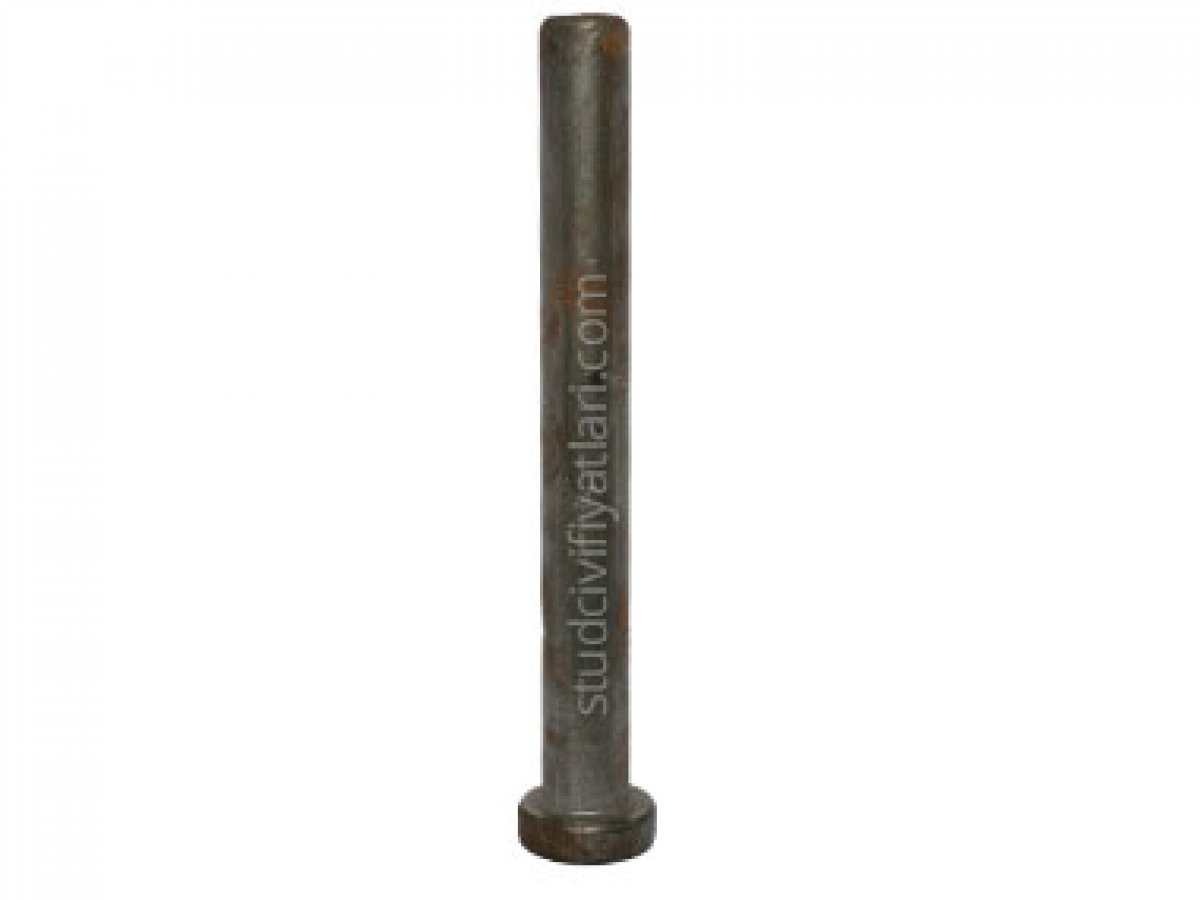

Stud Çivisi 19×200

Modern inşaat mühendisliğinde, özellikle çok kalın betonarme döşemeler veya derin ankraj gerektiren ağır hizmet kompozit yapı sistemleri için Stud Çivisi kritik bir rol oynar. Standart ölçüler arasında en uzun ve en yüksek kapasiteli kombinasyonlardan biri olan 19×200 mm Stud Çivisi, endüstriyel ve altyapı projelerinde maksimum güvenlik ve dayanıklılık sunar. Bu dev bağlantı elemanının teknik detayları,

19×200 mm Stud Çivisinin Analizi: Boyutlar ve Kapasite

Stud çivisi, çelik yapı elemanları ile üzerine dökülen betonun tek bir bileşen gibi çalışmasını sağlayarak yapısal mukavemeti artıran bir kesme bağlantı elemanıdır (Shear Connector).

"19×200 mm" ölçüsü, bu çivinin sağladığı üstün performansı net bir şekilde ortaya koyar:

• 19 mm (Çap): Stud çivisinin gövde çapıdır. 16 mm gibi standart çaplara göre daha geniş olan 19 mm çap, çivinin kesme kuvveti taşıma kapasitesini maksimize eder. Bu, yüksek dinamik ve statik yüklerin transferinde güvenilirliği artırır.

• 200 mm (Boy): Çivinin kaynak öncesi toplam uzunluğudur (20 cm). 200 mm uzunluk, standart stud çivisi ölçüleri arasında en derin ankraj mesafelerinden birini sunar. Bu, çivinin 25 cm ve üzeri kalınlıktaki ultra kalın betonarme döşemeler veya özel ankraj derinliği gerektiren yapısal elemanlar için kusursuz bir beton içi yerleşim ve tutunma (ankraj) sağlaması demektir.

Bu uzun ve güçlü çiviler, en zorlu yapısal gereksinimleri karşılamak üzere TS EN ISO 13918 gibi uluslararası standartlara uygun, yüksek mukavemetli çelikten imal edilir.

Kullanım Alanları ve Kritik Önemi

19×200 mm stud çivisi, geniş çapın sağladığı yüksek taşıma kapasitesi ve ekstra uzun boyun sağladığı derin ankraj sayesinde belirli uzmanlık projelerinde vazgeçilmezdir:

• Ultra Kalın Beton Döşemeler: Nükleer santraller, ağır sanayi tesislerinin dökümhaneleri veya büyük altyapı projelerindeki (tüneller, büyük kanallar) beton kalınlığı 25 cm'i aşan sistemlerde, 200 mm boy, çivinin beton içinde güvenilir bir şekilde tutunmasını sağlar.

• Yüksek Yorulma Yüklü Köprüler ve Viyadükler: Sürekli titreşim ve yüksek dinamik yüklere maruz kalan köprü güvertelerinde, 19 mm çapın sağladığı dayanım ve 200 mm boyun sağladığı derin tutunma, bağlantının ömrünü ve güvenliğini artırır.

• Deprem Bölgeleri: Yüksek sismik yüklerin beklendiği bölgelerde, uzun boyun sağladığı ekstra tutunma mesafesi, çivinin beton içinden çekilme (pull-out) direncini maksimize eder.

Temel Avantaj: 19×200 mm kombinasyonu, en yüksek kesme kapasitesini (19 mm) en derin ankraj güvenliğiyle (200 mm) birleştirerek, mühendislerin ultra kalın ve ağır yüklü kompozit yapılar tasarlamasına olanak tanır.

Uygulama Kalitesi ve Kaynak Süreci

Bu kadar uzun ve kritik bir elemanın kaynak kalitesi hayati öneme sahiptir. Uygulama, özel Stud Kaynak Makineleri kullanılarak yüksek hassasiyetle gerçekleştirilmelidir.

• Stabilite ve Koruma: Kaynak işlemi sırasında çivinin dikliğini korumak için Stud Çivi Tutucu, kaynak arkını stabilize etmek, eriyen metali korumak ve kusursuz bir kaynak bileziği oluşturmak için ise Seramik Halka (Ferrule) kullanımı zorunludur.

• Kalite Kontrol: Uygulama sonrası yapılan 45 derecelik eğme testi, çivinin boyu ne olursa olsun, kaynaktan kopmadan kendi gövdesinde deforme olduğunu göstermelidir. Bu test, 200 mm'lik bir çivide dahi sağlam kaynak yapıldığını teyit eder.

Sonuç olarak, 19×200 mm Stud Çivisi, maksimum güvenlik, üstün mukavemet ve en derin ankrajın gerekli olduğu en zorlu ve büyük ölçekli mühendislik projeleri için tasarlanmış nihai bağlantı çözümüdür.
