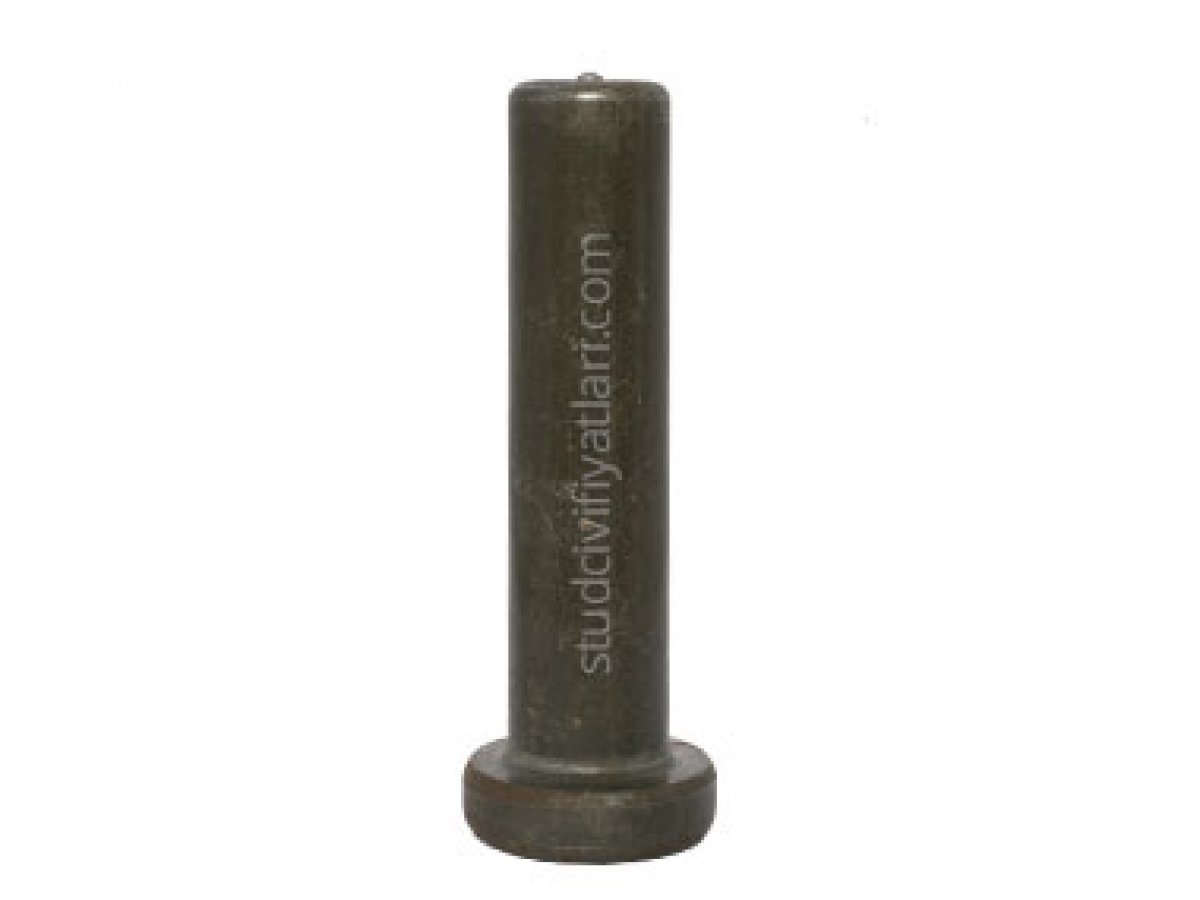

Stud Çivisi 19×100

Modern çelik konstrüksiyon ve betonarme yapıların birleşim noktalarında kullanılan Stud Çivisi, yapısal bütünlüğün anahtarıdır. Özellikle 19×100 mm Stud Çivisi, hem yüksek kesme kapasitesi hem de yeterli ankraj derinliğini bir araya getirerek, standart ve biraz kalın betonarme döşeme sistemleri için güçlü bir çözüm sunar. Bu stratejik bağlantı elemanının teknik özellikleri, uygulama alanları ve yapısal performansa etkisini, Google arama motoru optimizasyon (SEO) kurallarına uygun olarak detaylıca inceleyelim.

19×100 mm Stud Çivisinin Teknik Yapısı

Stud çivisi, çelik kirişler, kolonlar veya trapez saclar ile üzerine dökülen betonun tek bir kompozit eleman olarak çalışmasını sağlayan bir kesme bağlantı elemanıdır (Shear Connector).

"19×100 mm" ölçüsü, mühendislik performansını belirleyen iki temel boyutu ifade eder:

• 19 mm (Çap): Bu, çivinin gövde çapıdır. Standart 16 mm çapa göre daha geniş olan 19 mm çap, çivinin kesme kuvveti taşıma kapasitesini önemli ölçüde artırır. Bu, çivinin tek başına daha fazla yüke dayanabileceği anlamına gelir.

• 100 mm (Boy): Bu, çivinin kaynak öncesi toplam uzunluğudur (Baş altından itibaren). 100 mm (10 cm) uzunluk, genellikle 13 cm ile 20 cm arasındaki beton kalınlıkları için idealdir. Bu derinlik, çivinin beton içine güvenilir bir şekilde gömülmesini ve yeterli ankraj (tutunma) sağlamasını temin eder.

Bu çiviler, uluslararası standartlara uygun olarak (TS EN ISO 13918) ve yüksek mukavemetli çelikten imal edilir.

Uygulama Alanları ve Performans Avantajları

19×100 mm stud çivisi, geniş çapın sağladığı yüksek dayanımı ve orta-uzun boyun sağladığı derin ankrajı birleştirerek birçok projede tercih sebebi olur:

• Standart ve Kalın Kompozit Döşemeler: Beton kalınlığının ortalamanın üzerinde olduğu (15 cm ve üzeri) veya trapez sacın derin oluklu olduğu döşemelerde 100 mm uzunluk, çivinin betonun "çekirdek" kısmına ulaşmasını sağlar.

• Ağır Yük Taşıyan Kompozit Kirişler: Endüstriyel tesisler, otoparklar veya köprüler gibi yüksek dinamik ve statik yüklerin beklendiği yapılarda, 19 mm çapın sağladığı kesme dayanımı, kompozit kirişin eğilme mukavemetini en üst seviyeye çıkarır.

• Yapısal Güçlendirme: Mevcut çelik yapıların taşıma kapasitesini artırmak amacıyla, yeni ve kalın bir beton katmanının eklendiği güçlendirme projelerinde güvenilir bir bağlantı sağlar.

Avantaj: 19×100 mm kombinasyonu, mühendislere hem yüksek kesme kapasitesi (19 mm çap) hem de döşeme kalınlığının tolere edebileceği derinlikte güvenli bir tutunma (100 mm boy) imkanı sunar.

Kaynak Kalitesi ve Güvenlik Standartları

Stud çivisinin yapısal önemi nedeniyle, çelik yüzeye olan kaynağının kalitesi hayati öneme sahiptir. Kaynak işlemi, özel Stud Kaynak Makineleri ile gerçekleştirilir.

• Hassasiyet ve Koruma: Bu işlemde, çivinin doğru konumda tutulması için Stud Çivi Tutucu kullanılırken, kaynak arkını korumak ve homojen, gözeneksiz bir kaynak bileziği elde etmek için Seramik Halka (Ferrule) kullanımı zorunludur.

• Kalite Kontrol: Kaynaklanan çivilerin, özellikle 19 mm gibi kalın çaplı çivilerin, yapısal bütünlüğü test etmek için 45 derecelik eğme testine tabi tutulması gerekir. Başarılı bir çivi, kaynaktan kopmak yerine kendi gövdesinde deformasyona uğramalıdır.

Sonuç olarak, 19×100 mm Stud Çivisi, geniş çapı ve yeterli uzunluğu sayesinde, yüksek mukavemet ve uzun ömürlülük gerektiren modern kompozit yapıların vazgeçilmez, güvenilir ve güçlü bağlantı elemanıdır.
