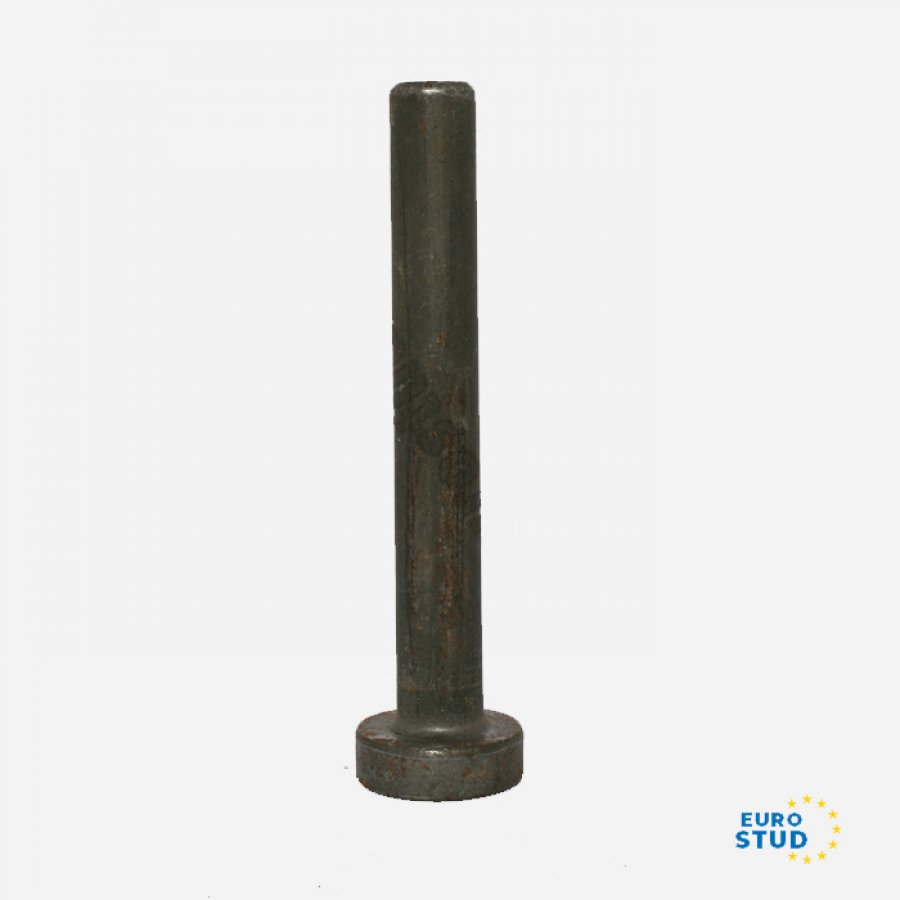

Stud Çivisi 16×125

İnşaat ve çelik konstrüksiyon projelerinde 16×125 mm Stud Çivisi, kompozit yapı sistemlerinin temelini oluşturan, en çok tercih edilen bağlantı elemanlarından biridir. Bu özel boyut, hem orta açıklıklı döşemelerde hem de ağır yük taşıyan kirişlerde yeterli kesme dayanımı sağlamasıyla öne çıkar. Google arama motoru optimizasyon (SEO) kriterlerine uygun olarak, bu kritik bileşenin teknik detaylarını, uygulama alanlarını ve yapısal önemini inceleyelim.

Stud Çivisi 16×125'in Anlamı ve Teknik Özellikleri

Stud çivisi, beton ile çelik yapıyı (kirişler, trapez saclar) birleştirerek ikisinin tek bir kompozit eleman gibi çalışmasını sağlayan bir kesme bağlantı elemanıdır (Shear Connector).

"16×125 mm" ifadesi, bu çivinin standart metrik ölçülerini belirtir:

• 16 mm: Stud çivisinin gövde çapıdır. Çap, çivinin taşıyabileceği kesme kuvvetini doğrudan etkiler. 16 mm çap, standart yük gereksinimleri için yüksek ve güvenilir bir kapasite sunar.

• 125 mm: Stud çivisinin kaynak öncesi toplam boyudur (Baş altından itibaren). Bu uzunluk, dökülecek betonun kalınlığı ve çivinin beton içinde ne kadar derinliğe gömüleceği ile ilgilidir. 125 mm uzunluk, genellikle 15-20 cm kalınlığındaki kompozit döşemeler için yeterli ankraj derinliği sağlar.

Bu çiviler, genellikle TS EN ISO 13918 standardına uygun olarak yüksek mukavemetli çelikten (örneğin S235J2G3C veya muadili) üretilir. Bu, deprem ve dinamik yükler altında güvenilirlik açısından kritik öneme sahiptir.

Kullanım Alanları ve Yapısal Önemi

16×125 mm stud çivileri, özellikle aşağıdaki yapısal uygulamalarda vazgeçilmezdir:

1. Kompozit Döşeme Sistemleri: Çelik trapez sac üzerine beton dökülen döşemelerde, çiviler trapez sacın oluklarına kaynaklanarak betonun çelikle kaymasını engeller. Bu, döşemenin eğilme momentlerine karşı dayanımını kat kat artırır.

2. Kompozit Kirişler: Çelik I veya H kesitli kirişlerin üst flanşına kaynaklanarak, kiriş üzerine dökülen betonu kirişle bütünleştirir. Bu sayede, kirişin taşıma kapasitesi, sadece çelik kirişin kapasitesine göre önemli ölçüde yükselir.

3. Köprü İnşaatları: Köprü güvertelerinde, beton döşemeyi taşıyıcı çelik kirişlere bağlamak için kullanılır.

Yapısal Önem: Stud çivisi olmadan, çelik ve beton ayrı ayrı yük taşır. 16×125 mm stud çivilerinin doğru aralıklarla ve kusursuz bir şekilde kaynaklanması, bu iki malzemenin tek bir birim gibi davranmasını sağlar. Bu "kompozit etki" sayesinde malzemeden tasarruf edilirken, yapısal elemanların rijitliği (bükülmeye karşı direnci) ve taşıma gücü artırılır.

Uygulama ve Kalite Kontrol Süreci

16×125 mm stud çivisinin çelik yüzeye sabitlenmesi, özel Stud Kaynak Makineleri kullanılarak, genellikle Ark Kaynağı (CD-Sistemi veya DA-Sistemi) ile gerçekleştirilir. Bu süreçte, çivinin merkezlenmesi için Stud Çivi Tutucu ve eriyen metalin oksidasyonunu önlemek için Seramik Halka (Ferrule) kullanılır.

Kalite Kontrol (QC) aşamasında, kaynaklanan çiviler rastgele seçilerek 45 derecelik eğme testine tabi tutulur. Başarılı bir kaynak, çivinin eğilme sırasında kaynaktan kopmaması, bunun yerine kendi gövdesinde plastik deformasyona uğramasıdır. 16 mm'lik çap, bu zorlu teste dayanacak mukavemeti sağlar.

Sonuç olarak, 16×125 mm Stud Çivisi, modern çelik yapılarda güvenlik ve verimliliğin anahtarıdır. Bu standart boyut, mühendislik hesaplamalarında en çok referans alınan kesme kapasitesini sunarak, yapıların uzun ömürlü ve güvenli olmasında hayati bir rol üstlenir.
